土工合成材料顶破强度测量 CBR土工布顶破刺破装置的专业解析

土工合成材料在水利、交通、环保等工程中扮演着加筋、过滤、排水、隔离与防护等关键角色。其中，CBR顶破强度是衡量土工布及土工合成材料抗垂直于平面方向顶刺能力的重要指标。本文围绕CBR土工布顶破刺破装置，解析其测试原理、设备构成及在土工合成材料质量控制中的应用，并介绍自产自销模式下的设备优势。

一、什么是CBR顶破强度试验？
CBR（California Bearing Ratio）顶破试验，源自承载比试验方法，后被广泛用于土工合成材料的顶破强度评估。其基本原理是：将土工布试样固定在环形夹具中，使用规定直径的平头圆柱顶杆以恒定速率顶压试样，直至试样破裂。记录最大顶破力，并计算顶破强度。该试验模拟了土工布在路基、堤坝等工程中承受石块、骨料等尖锐物顶刺的实际工况。

根据国家标准GB/T 14800-2010《土工合成材料 静态顶破试验（CBR法）》，试验需在标准大气条件下进行，顶杆直径为50mm，环形夹具内径为150mm，顶压速率为50mm/min±5mm/min。测试结果以最大顶破力（kN）表示，并可换算为顶破强度（kPa）。对于土工布顶破刺破装置而言，精确控制位移与力值、保持夹具同轴度是保证数据可靠性的关键。

二、CBR土工布顶破刺破装置的核心构成

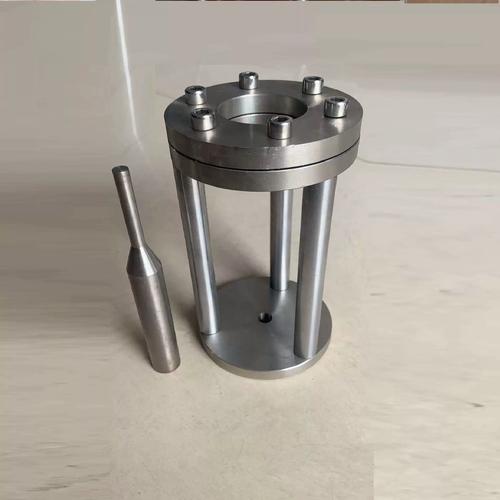

一套完整的CBR顶破刺破装置通常包括以下部分：

1. 加载系统：伺服电机或液压驱动，提供稳定的顶压速率，并具备负荷保持与过载保护功能。
2. 力值传感器：高精度负荷传感器，量程覆盖土工合成材料常见顶破力范围（通常0～50kN），精度不低于0.5%FS。
3. 位移测量装置：编码器或光栅尺，精确记录顶杆位移，用于绘制力-位移曲线。
4. 环形夹具：由两个金属环组成，夹持试样时不得损伤或滑移，内径及表面粗糙度符合标准要求。
5. 顶压杆：直径50mm的圆柱形平头顶杆，硬度与表面光洁度需满足标准。
6. 数据采集与处理软件：实时显示力值、位移曲线，自动计算最大顶破力、顶破强度及对应位移，支持数据存储与报告输出。

用于土工合成材料顶破强度测量的装置，必须定期进行计量校准，确保力值和位移的示值误差在允许范围内。

三、试验步骤与注意事项

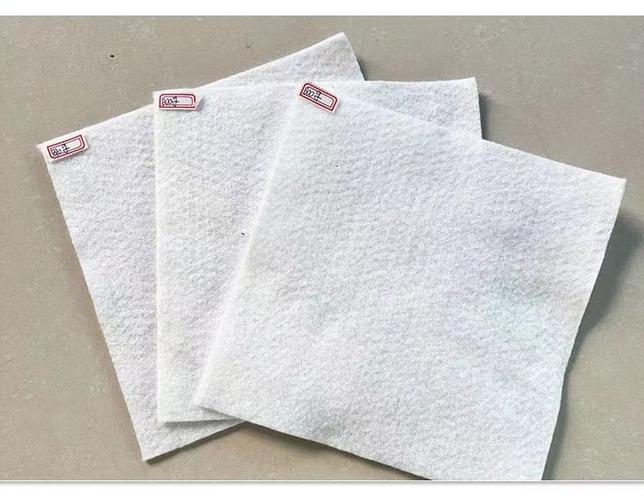

1. 试样准备：从土工布卷材上距边缘至少100mm处裁取直径为200mm的圆形试样，不少于5块。试样表面应无破损、褶皱或污渍。
2. 状态调节：在温度20℃±2℃、相对湿度65%±5%的环境中放置24小时以上。
3. 装夹试样：将试样平整地放入环形夹具中，确保无张力或滑动，均匀拧紧螺栓。
4. 设置参数：启动装置，设定顶压速率50mm/min，清零力值与位移。
5. 开始试验：顶杆接触试样后开始加载，直至试样破裂，记录最大力值及力-位移曲线。
6. 重复测试：每块试样测试一次，取算术平均值作为最终结果，变异系数不宜过大。
7. 清理与维护：试验后清洁夹具与顶杆，定期润滑传动部件。

常见误差来源包括：试样夹持不紧导致滑移、顶杆与夹具不同心、速率不稳定以及传感器未校准。选用自产自销的CBR土工布顶破刺破装置时，应重点关注厂家的装配工艺与校准能力。

四、自产自销模式下的装置优势
自产自销意味着厂家对整个生产链负责，从机械加工、电气装配到软件调试均在厂内完成。这种模式带来的优势包括：

• 成本可控：省去中间商环节，使土工合成材料顶破强度测量装置具有更高性价比。
• 质量追溯：每一台CBR顶破刺破装置都有独立编号，关键部件可溯源，方便售后维护。
• 定制灵活：可根据用户需求调整夹具尺寸、力值量程、软件界面等，适应不同土工布标准。
• 技术支持及时：厂家直接提供安装培训、计量校准与故障排除，减少停机时间。

对于检测机构、土工材料生产企业及工程监理单位而言，选择自产自销的装置意味着更直接的沟通和更可靠的服务保障。

五、
CBR土工布顶破刺破装置是评价土工合成材料顶破强度的必备仪器。通过规范的试验操作与精准的测量设备，能够有效控制土工布产品质量，为工程安全提供数据支撑。在选购时，建议优先考虑具备自产自销能力的厂家，确保装置符合GB/T 14800等标准要求，并关注其长期稳定性与售后服务。只有做好顶破强度测量，才能让土工合成材料在基础设施中发挥应有的效能。
